固司令质保胶业硅酮密封胶因其优异的耐紫外老化、耐气候老化、耐高低温性能及广泛的基材粘结性能，在建筑幕墙、中空玻璃、门窗等领域得到广泛应用。

硅酮密封胶之所以具有如此优异的性能，是由其分子结构决定的。硅酮密封胶主要原料聚二甲基硅氧烷分子主链由Si—O—Si键组成，由于Si—O键键能大于其他种类密封胶的键能以及紫外线的能量，使得硅酮密封胶拥有更优的耐紫外老化和耐气候老化性能。

在当前有机硅原材料价格暴涨的形势下，越来越多的硅酮密封胶生产厂家通过减少有机硅基础聚合物的含量，用矿物油和廉价填料来代替，以达到降低成本，做出低价密封胶的目的!这种急功近利、没有社会责任的做法导致市面上充斥着大量劣质的充油硅酮密封胶产品。

在当前有机硅原材料价格暴涨的形势下，越来越多的硅酮密封胶生产厂家通过减少有机硅基础聚合物的含量，用矿物油和廉价填料来代替，以达到降低成本，做出低价密封胶的目的!这种急功近利、没有社会责任的做法导致市面上充斥着大量劣质的充油硅酮密封胶产品。

“充油”硅酮密封胶概述

白油，俗称白矿油、矿物油，是石油精炼所得液态烃的混合物，主要为饱和的环烷烃与链烷烃混合物。使用白油替代聚二甲基硅氧烷，减少了密封胶中聚二甲基硅氧烷的含量，硅酮密封胶各方面性能将受到严重影响。

研究表明：添加白油的密封胶热老化后的硬度增加非常明显，最大强度伸长率则明显下降;热老化后的冷拉-热压后粘结性能、定伸粘结性能出现破坏;在5000h紫外老化过程中最大强度伸长率下降明显，并在3500h出现完全脱胶的情况。

填充白油将严重影响硅酮密封胶的耐老化性能，在长期应用过程中带来的则是工程质量隐患。大量的实际工程案例表明，填充白油的密封胶极易出现密封胶开裂、硬化、粉化、粘结性差、中空玻璃流油等情况;有些使用廉价“充油”密封胶的项目，甚至不到半年就出现明显的密封胶开裂;并且，充油量越多，上述情况出现的速度越快，程度越深。最终会导致客户付出几倍甚至几十倍的购胶成本，还极可能造成严重的社会负面影响，损害企业信誉。

我们相信每一个注重产品质量的用户，都会非常担心使用了“充油密封胶”。从用户角度来说，如何从源头把控“充油密封胶”不流向我们的产品或工程?有没有可以简单、快速鉴别硅酮密封胶填充矿物油的方法?

在这里我们给大家分享一个既简单又非常有效的鉴别方法。无论是在办公室、生产车间或工地现场，您都可以自行测试。

测试方法

塑料薄膜测试法

测试原理

在硅酮密封胶中添加的矿物油，与硅酮密封胶体系的相容性差，容易从硅酮密封胶体系中迁移、渗透出来，当矿物油渗透到塑料薄膜里面，会使薄膜变得不平整。该方法对单、双组分密封胶都适用。实验过程还发现：填充的矿物油的量越大，塑料薄膜出现收缩的时间越短、收缩现象越明显。

该方法所需材料仅为平整的软质塑料薄膜(比如农用塑料薄膜、PE膜等)，具体测试推荐以下两种方法。

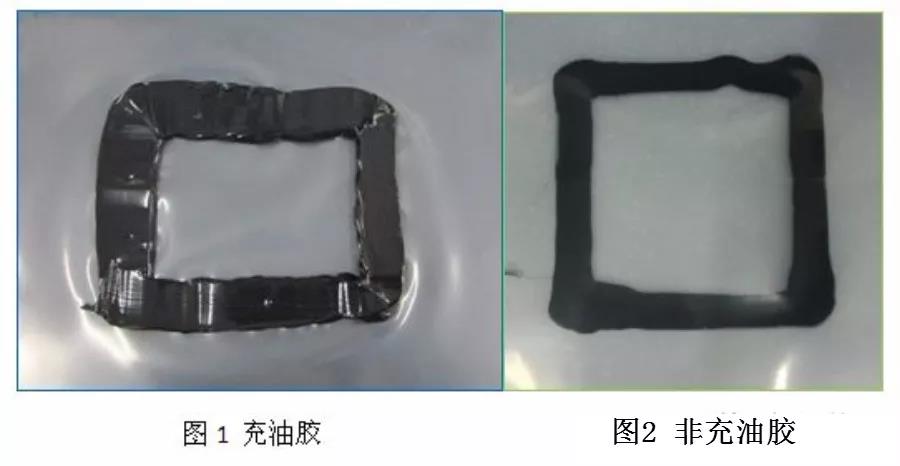

推荐方法1：把硅酮密封胶样挤在塑料薄膜上，刮平，使其与塑料薄膜有较大的接触面积，如图1、2所示;

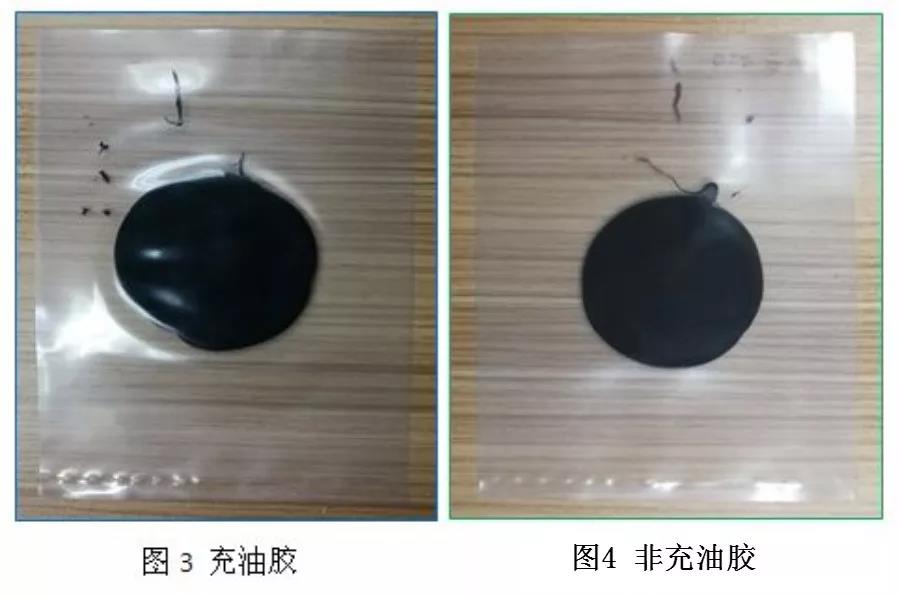

推荐方法2：将硅酮密封胶挤在在塑料薄膜袋子里，将胶压平，如图3、4所示。

在一项针对服役20年幕墙粘结及密封材料状况的调研中，优质硅酮结构密封胶和硅酮耐候密封胶在实际工程中使用20年甚至超过20年后，仍能保持良好的性能。

测试结果呈现

按照上述推荐方法做好后，等待数小时，一般在24小时内，密封胶有没有充油就能予以鉴别。密封胶如有充油，与之接触的塑料薄膜会收缩起皱，而不充油的密封胶即使放置更长时间，与之接触的塑料薄膜都不会收缩起皱。图1、3中与硅酮密封胶接触的塑料薄膜收缩起皱，可判定胶样充油;图2、4中与硅酮密封胶接触的塑料薄膜无收缩起皱，可判定胶样不充油。

以上是我们给大家介绍的简单、快速鉴别“充油密封胶”的方法，操作方便，效果明显，非常适合用户鉴别购买的硅酮密封胶是否充油。相信正在办公室、生产车间或工地现场的您，也非常有兴趣自己动手试一试，亲自鉴别自己选用的密封胶是否充油。

建筑安全无小事，切莫贪图一时便宜!固司令胶业，隶属于广东鲁班新型材料有限公司，公司地址位于广东省佛山市高明区工业大道576号。质保承诺，拒绝劣质充油胶，固司令胶业让门窗幕墙更安全，让人们的生活更美好!
