设为首页 | 加入收藏 | 联系我们
网站首页 企业简介 产品中心 新闻中心 招商加盟 施工服务 技术支持 客户留言 联系我们
                     新闻中心 当前位置: 网站首页 > 新闻中心 > 行业新闻
企业新闻
行业新闻
经销商新闻
门窗密封胶这样施工,才能更加密封!
【日期】 2021年8月5日   【浏览】 [211]
硅酮密封胶已广泛用在幕墙、门窗、中空玻璃及室内装饰等建筑领域,起到粘结和密封作用。

门窗密封胶主要应用于门或窗的框体与玻璃的填缝密封、框体和墙体的嵌缝密封,起到密封防水作用,市面上门窗密封胶几乎都是单组分硅酮密封胶,需与空气中的水汽发生反应才能固化,固化过程同时受环境温度和湿度条件影响,环境温度、湿度越低,密封胶固化速度会越慢。

门窗密封胶承受接缝宽窄变化,要求有一定的位移能力,并具有良好的耐候耐老化性。

固司令胶业结合多年门窗密封胶应用经验,现整理如下门窗密封胶施工当中的注意事项,希望对大家有所帮助。




一、要根据应用的场合选择合适的胶型
硅酮密封胶按固化原理可以分为酸性与中性两种类型,中性又可以分为脱醇型与酮肟型。其中酸性胶的特点是固化速度快,但对金属类基材会有腐蚀,与水泥类或者以碳酸盐为主要成分的基材(例如石材)会起反应,所以不适合应用在此类材料的填缝密封。

中性胶气味小,对多种基材有良好的粘接性,醇型气味比酮肟型气味小,更加环保,因此室内填缝打胶或者车间里面连续打胶,醇型胶更加受到欢迎。由于酮肟型胶对铜质锌质材料会有腐蚀,因此在这类材料的填缝密封时宜选用醇型密封胶。

石材类填缝密封,要求对石材无污染,宜选用专用与石材填缝密封的石材胶,在卫生间厨房填缝密封,宜选用具有防霉功能的防霉胶。

中性胶气味小,对多种基材有良好的粘接性,醇型气味比酮肟型气味小,更加环保,因此室内填缝打胶或者车间里面连续打胶,醇型胶更加受到欢迎。由于酮肟型胶对铜质锌质材料会有腐蚀,因此在这类材料的填缝密封时宜选用醇型密封胶。

石材类填缝密封,要求对石材无污染,宜选用专用与石材填缝密封的石材胶,在卫生间厨房填缝密封,宜选用具有防霉功能的防霉胶。



二、单组份硅酮密封胶固化影响因素
门窗用单组份硅酮密封胶都是吸湿固化类型,吸收空气中的水气,脱除小分子后交联固化,具体来说就是温度与湿度高,固化快,温度与湿度低,固化慢。


因此把握好不同的环境条件下密封胶的不同表现,对于使用好门窗胶是必不可少的。施工过程中,


应按照密封胶厂家推荐的施工环境条件进行施工。


硅酮密封胶推荐的施工环境条件为:温度4℃~40℃,相对湿度40%~80%。


春季北方地区天气干燥、湿度较低,密封胶固化速度可能会明显变慢,施工过程中建议可适当延长


密封胶施工后养护时间,且应避免密封胶施工后对胶缝产生大的应力而导致胶缝产生形变。


对于门窗厂门窗装配施工,门窗镶装玻璃的两面都需要打胶施工,通常做法是先对其中一面进行施工,待密封胶固化后翻面再进行另一面打胶施工。对于需要翻面施工的,一定要确保密封胶固化到一定程度以抵抗翻面造成的胶缝形变。


建议施工过程可以采用加热或者加湿的措施,改善室内温湿度条件,加快密封胶固化速度。


春季南方地区阴雨潮湿、湿度大,从而易导致胶缝处基材表面潮湿。如密封胶施工前基材表面不够干燥,存在水汽,有可能导致密封胶起泡,胶缝潮湿还会影响到密封胶粘接性能,从而影响到施工质量。


潮湿天气施工时,应充分确认好基材表面干燥方可施工。


门窗安装好之后先用聚氨酯泡沫填缝剂(俗称发泡胶)填充窗框与墙体之间的空隙,待发泡胶完全固化以后再将多余的发泡剂切除,然后再打硅酮密封胶密封,如果发泡胶没有固化完全就打胶,也会造成起泡现象。

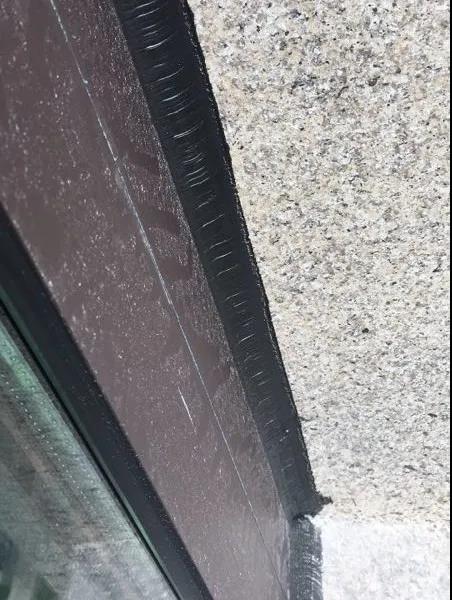

在昼夜温差大时打胶要注意避开中午阳光直晒打胶,可以采取上午打阴面下午打阳面,或者加遮阴网的形式,可有效避免起皱,起鼓的现象。





夏天打胶要注意及时修正,夏天尤其基材表面温度高时,胶的表干速度会加快,修正不及时,也会影响胶面平整度。


三、密封胶施工前准备工作及注意事项

1、门窗密封胶施工前,应确保密封胶与基材及相关附件相容性、粘接性测试合格,门窗表面如沾有油污等,宜用水溶性洗涂剂清洗,忌用粗糙或腐蚀性强的化学液体擦洗。


2、打胶不切尖嘴,或者且很小的尖嘴,会使得打胶阻力增加,胶瓶挂壁也会增加,这是正常的物理现象,可以通过切大尖嘴解决。


3、门窗胶硬支忌一次同时切开好几只尖嘴,尖嘴切开时间长了会在瓶嘴处形成结皮,影响打胶外观,应该打完一支再切另外一支。


4、软包装建议用美工刀切除卡扣端,再安装尖嘴打胶,有的工人习惯将卡扣甩掉直接打胶,由于胶在生产包装过程中,卡扣处不可避免会包着少量余胶,如果甩掉卡扣不进行清理马上打胶,会打出胶皮,影响外观。


5、不同种类的胶不能同时混用,例如醇型密封胶与酮肟型密封胶同时使用,酮肟型会使得醇型白色胶发黄,酸性与酮肟型胶混用会导致瓷白或者透明胶发黄;


6、应注意打胶时如果接触橡胶密封条等材质,可能析出油脂类物质到胶表面使胶变色;贴壁纸墙面要打胶,应预先测试,以防壁纸胶或者纸张导致胶变色,尽量选用中性有色胶。


7、防霉胶的防霉效果与使用场合密切相关,如果使用场合潮湿脏污,防霉胶中的防霉剂消耗得快,防霉时间会缩短。


8、密封胶在厂家规定的贮存期内,同时密封胶表干、消粘及固化后质量性能满足门窗装配要求。


9、胶缝设计要保证胶固化期间充分接触空气,打胶深度小于打胶宽度的一半,深度不宜超过1cm,否则深层固化会非常慢,也会影响粘接力。


较深的缝隙可以采取分次打胶,两面打胶等措施。打胶条的粗细也会影响固话的速度,打得越粗固化会越慢。

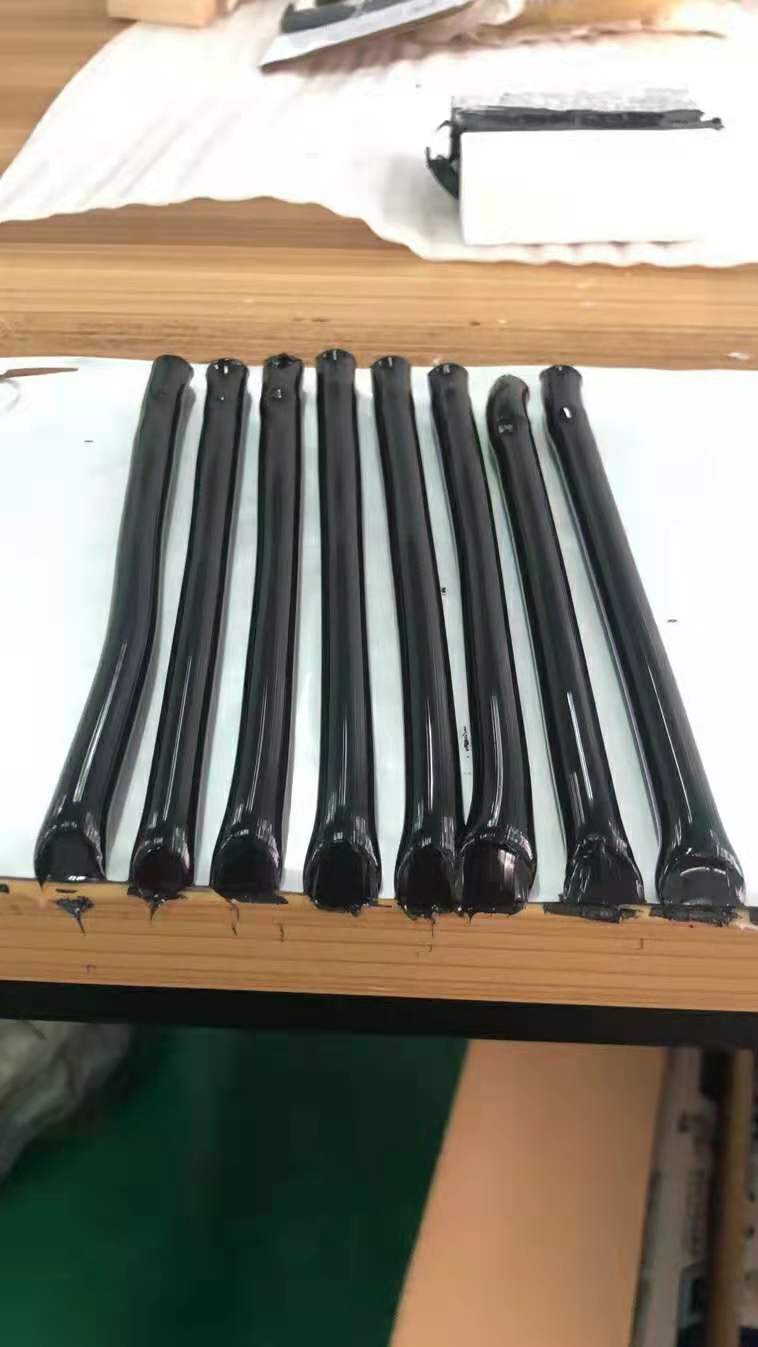

同时打胶条与打在基材上查看粘结力时固化速度也是不一样的,打胶条是四面接触水汽,固化快,打在基材上只有一面接触水汽,固化会比较慢。





10、与中空玻璃二道密封接触的胶,要采用专门的玻璃幕墙用硅酮密封胶,不能采用含有白油的密封胶,防止出现丁基胶溶解流泪的现象。


11、打胶要饱满并保证厚度,不能打太薄,打胶太薄容易出现开裂。


每个人的家中都有窗户,合理的安装窗户也能达到很好的通风换气的效果,在安装窗户的过程中,窗户打胶技巧是安装人员必须要了解的,如果对窗户打胶的步骤不了解的话,就会影响窗户的使用效果,所以,掌握窗户打胶的方法和技巧是非常有必要的。
上一篇:合理打胶,才能做到事半功倍
下一篇:固司令胶业课堂丨硅酮密封胶品质判定小技巧
企业简介 | 产品中心 | 新闻中心 | 招商加盟 | 施工服务 | 技术支持 | 客户留言 | 联系我们
闽ICP备18024380号-1
