近年来，我国幕墙、门窗行业稳步发展。密封胶作为幕墙和门窗行业中的密封材料，对幕墙和门窗整体功能的发挥和完善起到了重要的作用，特别是在水密、气密、保温、隔声等方面起着至关重要的作用。然而，密封胶是一个半成品，在选择高质量密封胶产品的同时，也需要把它使用好，才能让密封胶最大限度发挥其作用。固司令胶业就当下密封胶施工中，经常出现“气泡”的原因做了总结和分析，特别分享给大家。
（1）注胶时裹进了空气

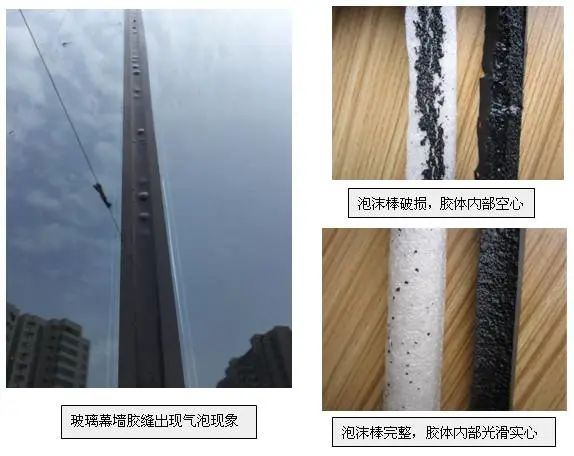

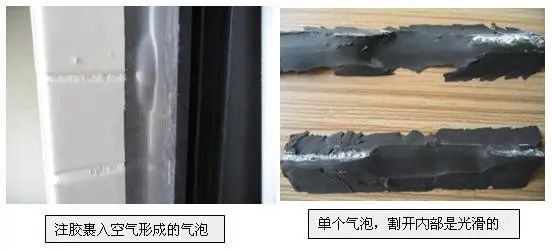

硅酮耐候胶一般都在工地完成完成注胶工作，作业条件差。工人站在脚手架上面注胶，注胶的均匀性不易掌握，胶缝里面容易裹进空气。施胶后胶缝表面刮压，修整光洁，胶缝里面的垫杆一般都选用闭孔的聚乙烯泡沫棒，裹进胶缝里面的空气不易溢出去，胶缝修整空气压缩后，会产生向外的隆张力，耐候胶缝一般都比较宽，厚度较小，提供高位移能力的耐候胶，硬度都较低，胶未固化前很软。压缩空气的隆张力把胶缝慢慢撑起而出现气泡。这种现象在能提供±25%以上胶缝位移能力的耐候胶的应用上，更容易发生。相反有些允许位移能力较低的耐候胶，硬度较高，胶未固化前比较稠。裹进胶缝里面压缩空气的隆张力不易把胶撑起泡。所以，愈是能提供高位移能力的耐候胶，注胶时，更要注意注胶的均匀性。竖胶缝一般注胶可采用从下向上施胶，可克服一些起泡现象。更重要是工作操作者的熟练性和责任心。
（2）注胶时接口潮湿
在室外作业，经常遇到降雨，特别是南方的夏季，几乎天天要下雨，如果降雨后，接口里面潮湿未干就直接注胶，等太阳照射粘接基材及胶缝时接口里面的温度升高，胶缝里面的潮气蒸发，会把未固化的、比较软的胶缝隆起泡，有时聚乙烯泡沫垫杆潮湿也会引起胶缝起泡。所以施工时不可一味求进度，等到接口内干燥后，再注胶，可避免上述情况。
(3)化学反应导致的起泡

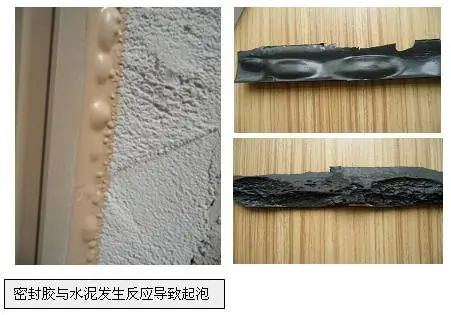

此类起泡一般发生在与水泥、勾缝剂等其他化学材料相接触的胶缝。根据相关工程案例的经验，此类起泡出现的原因多为与水泥、勾缝剂等其他不相容的材料发生化学反应，短时间产生大量的密集的气泡，引起密封胶表面出现起泡的现象。此时割开密封胶查看，可在背面见到密集的气泡。如果只与其中一面不相容(例如另一面是相容的铝材)，割开密封胶还能看到只在对应的一面出现密集的气泡。如下图所示。
（4）胶未固化时太阳暴晒
硅酮胶在未固化前是不能在太阳下暴晒的，特别是刚注完胶就让太阳暴晒，会引起胶缝内部出现蜂窝状气泡，从而引起胶缝外部隆起，这种情况在醇型硅酮胶使用时会更明显一些。在炎热的夏季施工，这种情况不易克服。采用注胶时避开太阳暴晒，会克服一些起泡现象。具体做法：上午在建筑物的西侧或北侧注胶，下午在建筑物的东侧或南侧注胶。注胶后，胶经过一段时间的固化，表层已结皮，太阳再暴晒时，有了一定的抵抗能力，便可克服一些起泡现象。
（5）基材表面温度过高
硅酮胶固化时，所粘接材料的温度不能超过50℃，这个结论已被大多硅酮胶生产商认可。在基材表面温度超过50℃时注胶，就会引起胶缝起泡，在金属板幕墙的耐候嵌缝时，会遇到上述情况。在炎热的天气里，当太阳暴晒金属板时，特别是铝板表面温度会达到80℃，此时注胶极易引起胶缝起泡。所以应选择后半下午或阴天时，以改善上述情况。
（6）昼夜温差大，接口热胀冷缩较大
这种情况在铝板幕墙注胶时，较容易出现。铝板是线胀系数较大的材料，在我国北方地区的春天或秋天昼夜温差较大，而且太阳在中午直射铝板时，铝板表面温度可高达60℃-70℃，晚上温度降至10℃左右，大的铝板块，热胀冷缩也较大，接口位移较大，耐候胶嵌缝后，接口的实际位移是由胶缝来承受的，在固化过程中，过大的、反复的伸缩位移会引起胶缝起泡，所以在注胶时避开中午太阳直射最强时，以改善一些上述起泡情况。
（7）北方地区春天气候干燥
硅酮密封胶要借助空气中的潮气，经化学反应成弹性密封材料。空气中湿度的大小和固化速度的关系很密切。我国北方地区春天气候干燥，硅酮密封胶注胶后，固化时间很长，未固化前的硅酮密封胶，极易受到外部环境的影响，为各种起泡现象提供了机会。
|
