硅酮密封胶已广泛用在幕墙、门窗、中空玻璃及室内装饰等建筑领域，起到粘结和密封作用。在应用过程中，我们会接触到结构胶、中空胶、门窗胶、耐候胶、防火胶等概念。
门窗密封胶主要应用于门或窗的框体与玻璃的填缝密封、框体和墙体的嵌缝密封，起到密封防水作用，市面上门窗密封胶几乎都是单组分硅酮密封胶，需与空气中的水汽发生反应才能固化，固化过程同时受环境温度和湿度条件影响，环境温度、湿度越低，密封胶固化速度会越慢。
门窗密封胶承受接缝宽窄变化，要求有一定的位移能力，并具有良好的耐候耐老化性。
固司令胶业结合多年门窗密封胶应用经验，现整理如下门窗密封胶施工当中的注意事项。希望能给到大家一些用胶方面的帮助。
一、要根据应用的场合选择合适的胶型
硅酮密封胶按固化原理可以分为酸性与中性两种类型，中性又可以分为脱醇型与酮肟型。
其中酸性胶的特点是固化速度快，但对金属类基材会有腐蚀，与水泥类或者以碳酸盐为主要成分的基材（例如石材）会起反应，所以不适合应用在此类材料的填缝密封。
中性胶气味小，对多种基材有良好的粘接性，醇型气味比酮肟型气味小，更加环保因此室内填缝打胶或者车间里面连续打胶，醇型胶更加受到欢迎。由于酮肟型胶对铜质锌质材料会有腐蚀，因此在这类材料的填缝密封时宜选用醇型密封胶。材类填缝密封，要求对石材无污染，宜选用专用与石材填缝密封的石材胶，在卫生间厨房填缝密封，宜选用具有防霉功能的防霉胶。
二、单组份硅酮密封胶固化影响因素
门窗用单组份硅酮密封胶都是吸湿固化类型，吸收空气中的水气，脱除小分子后交联固化，具体来说就是温度与湿度高，固化快，温度与湿度低，固化慢。
因此把握好不同的环境条件下密封胶的不同表现，对于使用好门窗胶是必不可少的。施工过程中，应按照密封胶厂家推荐的施工环境条件进行施工。
硅酮密封胶推荐的施工环境条件为：温度4℃～40℃，相对湿度40%～80%。
春季北方地区天气干燥、湿度较低，密封胶固化速度可能会明显变慢，施工过程中建议可适当延长密封胶施工后养护时间，且应避免密封胶施工后对胶缝产生大的应力而导致胶缝产生形变。
对于门窗厂门窗装配施工，门窗镶装玻璃的两面都需要打胶施工，通常做法是先对其中一面进行施工，待密封胶固化后翻面再进行另一面打胶施工。对于需要翻面施工的
，一定要确保密封胶固化到一定程度以抵抗翻面造成的胶缝形变。
建议施工过程可以采用加热或者加湿的措施，改善室内温湿度条件，加快密封胶固化速度。

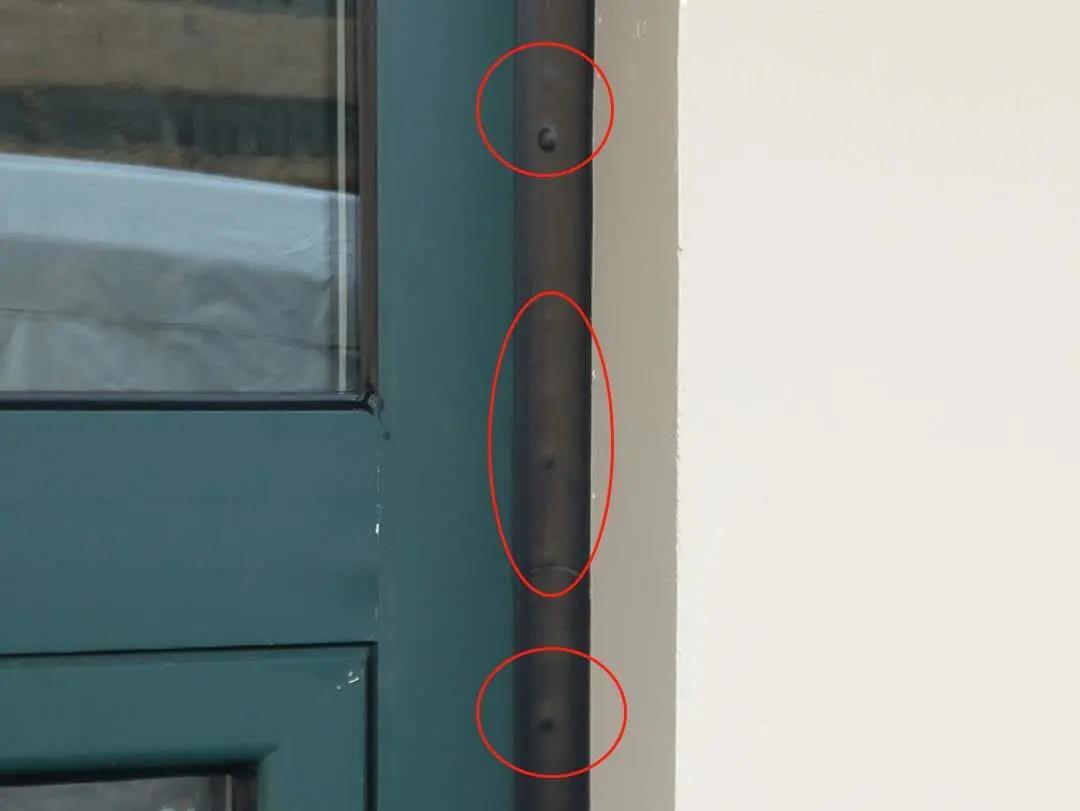

春季南方地区阴雨潮湿、湿度大，从而易导致胶缝处基材表面潮湿。如密封胶施工前基材表面不够干燥，存在水汽，有可能导致密封胶起泡，胶缝潮湿还会影响到密封胶粘接性能，从而影响到施工质量。
潮湿天气施工时，应充分确认好基材表面干燥方可施工。门窗安装好之后先用聚氨酯泡沫填缝剂（俗称发泡胶）填充窗框与墙体之间的空隙，待发泡胶完全固化以后再将多余的发泡剂切除，然后再打硅酮密封胶密封，如果发泡胶没有固化完全就打胶，也会造成起泡现象。

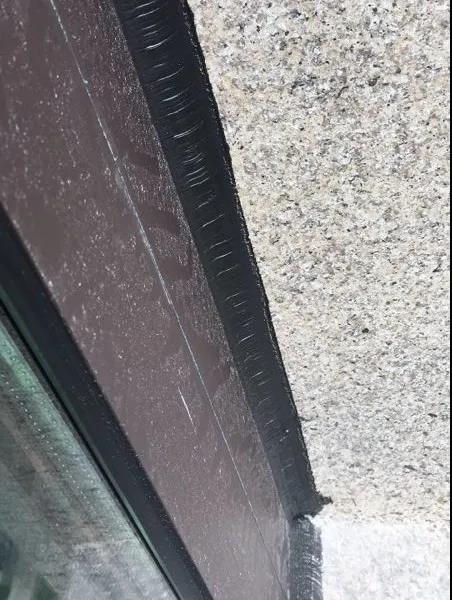

在昼夜温差大时打胶要注意避开中午阳光直晒打胶，可以采取上午打阴面下午打阳面面，或者加遮阴网的形式，可有效避免起皱，起鼓的现象。
夏天打胶要注意及时修正，夏天尤其基材表面温度高时，胶的表干速度会加快，修正不及时，也会影响胶面平整度。
三、密封胶施工前准备工作及注意事项
1、门窗密封胶施工前，应确保密封胶与基材及相关附件相容性、粘接性测试合格，门窗表面如沾有油污等，宜用水溶性洗涂剂清洗，忌用粗糙或腐蚀性强的化学液体擦洗。
2、打胶不切尖嘴，或者且很小的尖嘴，会使得打胶阻力增加，胶瓶挂壁也会增加，这是正常的物理现象，可以通过切大尖嘴解决。
3、门窗胶硬支忌一次同时切开好几只尖嘴，尖嘴切开时间长了会在瓶嘴处形成结结皮，影响打胶外观，应该打完一支再切另外一支。
4、软包装建议用美工刀切除卡扣端，再安装尖嘴打胶，有的工人习惯将卡扣甩掉直接打胶，由于胶在生产包装过程中，卡扣处不可避免会包着少量余胶，如果甩掉卡扣不进行清理马上打胶，会打出胶皮，影响外观。
5、不同种类的胶不能同时混用，例如醇型密封胶与酮肟型密封胶同时使用，酮肟型会使得醇型白色胶发黄，酸性与酮肟型胶混用会导致瓷白或者透明胶发黄；
6、应注意打胶时如果接触橡胶密封条等材质，可能析出油脂类物质到胶表面使胶变色；贴壁纸墙面要打胶，应预先测试，以防壁纸胶或者纸张导致胶变色，尽量选用中性有色胶。
7、防霉胶的防霉效果与使用场合密切相关，如果使用场合潮湿脏污，防霉胶中的防霉剂消耗得快，防霉时间会缩短。
8、密封胶在厂家规定的贮存期内，同时密封胶表干、消粘及固化后质量性能满足门窗装配要求。
9、胶缝设计要保证胶固化期间充分接触空气，打胶深度小于打胶宽度的一半，深度不宜超过1cm，否则深层固化会非常慢，也会影响粘接力。较深的缝隙可以采取分次打胶，两面打胶等措施。打胶条的粗细也会影响固化的速度，打得越粗固化会越慢。同时打胶条与打在基材上查看粘结力时固化速度也是不一样的，打胶条是四面接触水汽，固化快，打在基材上只有一面接触水汽，固化会比较慢。
10、与中空玻璃二道密封接触的胶，要采用专门的玻璃幕墙用硅酮密封胶，不能采用含有白油的密封胶，防止出现丁基胶溶解流泪的现象。

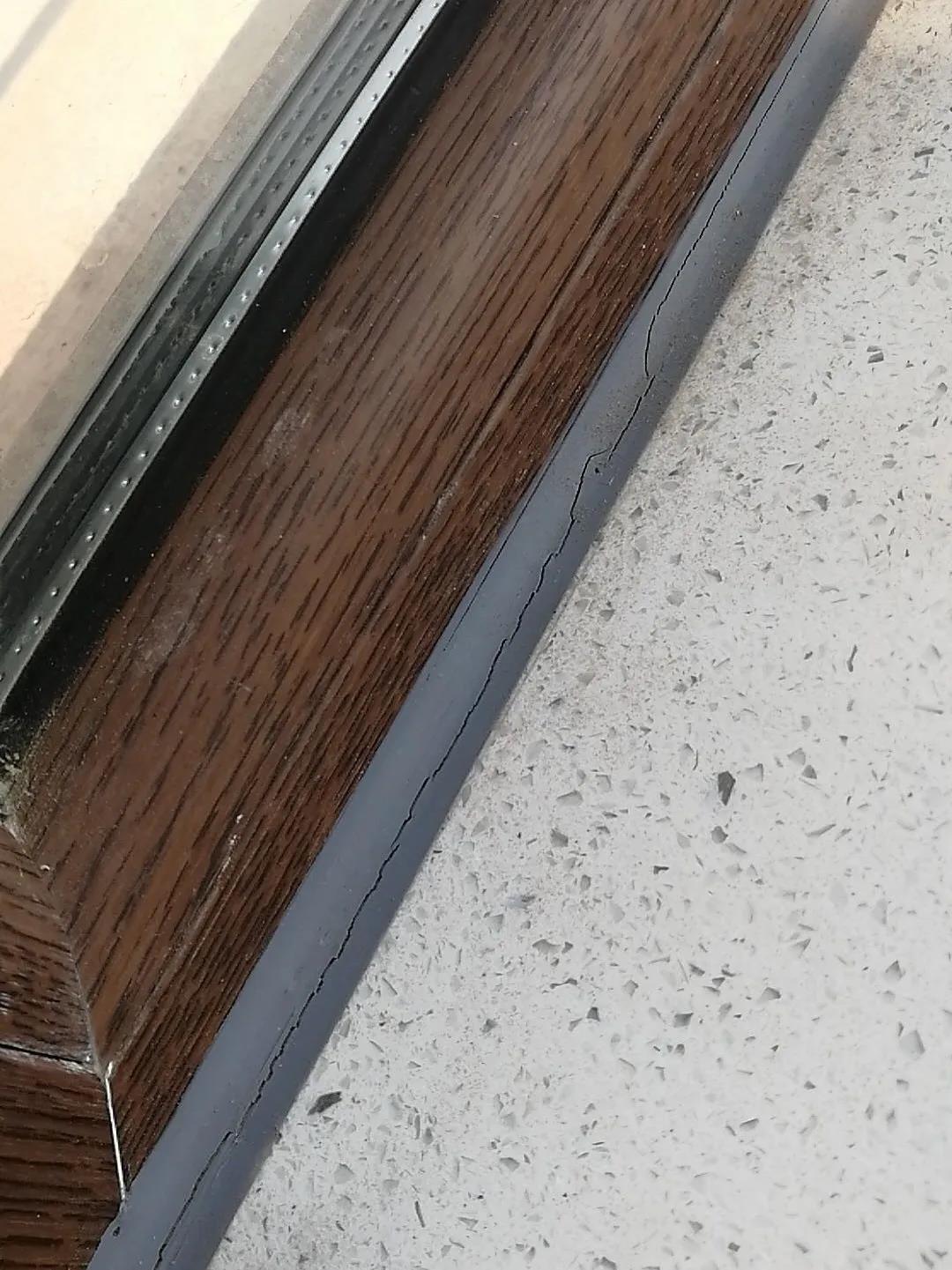

11、打胶要饱满并保证厚度，不能打太薄，打胶太薄容易出现开裂。
每个人的家中都有窗户，合理的安装窗户也能达到很好的通风换气的效果，在安装窗户的过程中，窗户打胶技巧是安装人员必须要了解的，如果对窗户打胶的步骤不了解的话，就会影响窗户的使用效果，所以，掌握窗户打胶的方法和技巧是非常有必要的。
|
