设为首页 | 加入收藏 | 联系我们
网站首页 企业简介 产品中心 新闻中心 招商加盟 施工服务 技术支持 客户留言 联系我们
                     新闻中心 当前位置: 网站首页 > 新闻中心 > 行业新闻
企业新闻
行业新闻
经销商新闻
是什么原因导致硅酮密封胶固化后开裂?
【日期】 2023年1月6日   【浏览】 [360]

硅酮密封胶开裂有三种形式:

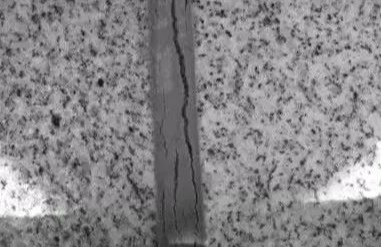

内聚破坏,表现为胶缝中间开裂;
粘结破坏,表现为胶缝两边开裂;
混合破坏,表现为胶缝中间开裂和两边开裂的情况同时存在。

下面为大家阐述导致密封胶内聚破坏和粘结破坏的原因。

一、应用方面的原因
1、接缝设计不合理,接缝宽度小于6mm容易导致开裂。
2、施胶过程中形成大量的气泡容易导致胶体开裂。
3、施胶厚薄不均匀容易导致胶体在薄的地方开裂。
4、基材表面温度过高或过低时施工,胶固化后胶体容易开裂。
5、密封胶在固化过程中受到外力作用容易导致固化后胶体开裂。
6、受到大的外力作用或基材产生大的形变,例如,地震、台风等,胶体可能开裂。
7、三面粘结现象发生时,密封胶可承受的位移量会被限制在原设计位移量的±15%以内,容易导致胶体开裂。

二、密封胶质量问题
1、长时间内随着白油的不断析出,引起接缝胶体的过度收缩、刚硬、丧失位移能力,无法适应基材热胀冷缩的位移量造成开裂。
2、配方中交联剂含量少,不足以使密封胶反应生成完善的交联网络结构、存在结构缺陷,容易导致胶体开裂。
3、密封胶不是在有效期内使用。

三、适用性问题
1、选用的密封胶的位移能力不能满足接缝位移要求。
2、选用的密封胶的模量不符合接缝要求。
3、粘结破坏。

四、粘结破坏是指密封胶与基材粘接不良,而导致密封效果不佳。通常表现为基材与密封胶的剥离。原因分析:

应用性问题:
1、基材表面清洁方法不当、清洁使用的溶剂不合适;
2、基材表面清洁达不到密封胶施打要求、施打密封胶时基材表面没有挥发干燥;
3、使用的底漆不当或底漆在使用前已经失效;
4、基材表面涂刷的底漆过量、施打密封胶时基材表面没有挥发干燥;
5、密封胶在施打过程中接口内的密封胶没有充分压实;
6、密封胶与基材的接触面积过小而无法保证密封胶与基材的粘结性(接口设计不合理);
7、密封胶在固化过程中受到外界影响,比如风荷载作用、基材的热胀冷缩等;
8、施工时环境温度低于5℃造成基材表面结露和暗露。

适用性问题
1、石材幕墙没有做污染性试验,无法确定密封胶是否会污染基材;
2、金属、石材幕墙使用酸性胶会导致胶与基材发生化学反应;
3、玻璃幕墙中玻璃与铝型材的粘结使用酸性胶,镀膜玻璃镀膜面的粘结使用酸性胶都会导致粘结失败;
4、开工前没有做相容性测试、粘结性测试而无法保证密封胶与基材的粘结性。化学上不相容的装配附件(如:密封条、间隔条、衬垫条、固定块等)和密封胶接触将会导致密封胶变色或使密封胶和基材失去粘结性。
上一篇:门窗玻璃装配到底是打胶好还是压胶条好?
下一篇:为什么美缝会“开花”?怎么解决!
企业简介 | 产品中心 | 新闻中心 | 招商加盟 | 施工服务 | 技术支持 | 客户留言 | 联系我们
闽ICP备18024380号-1
